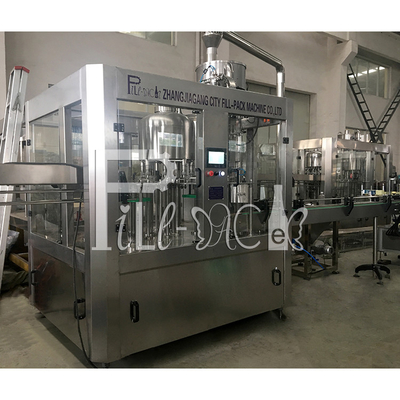

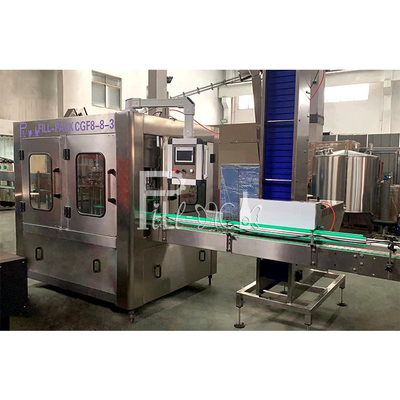

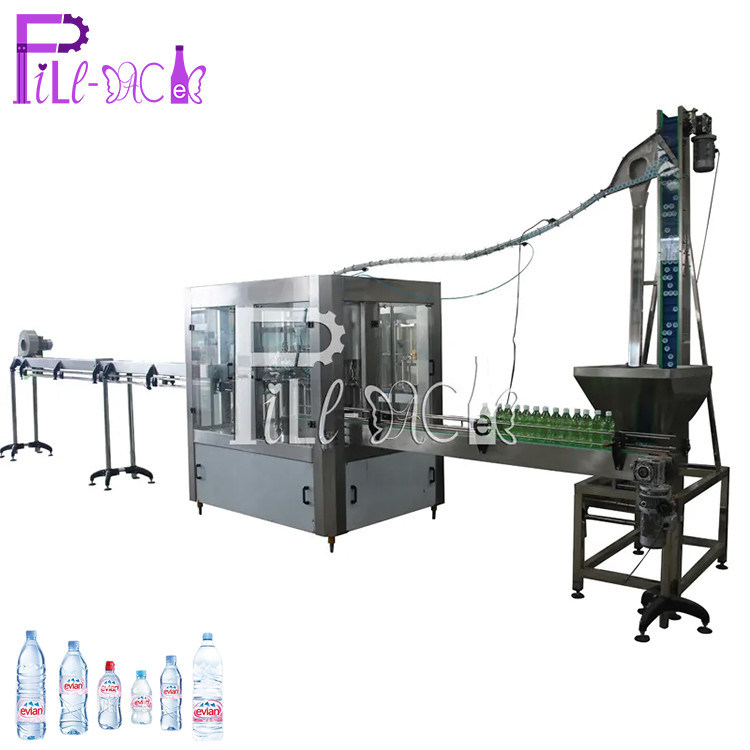

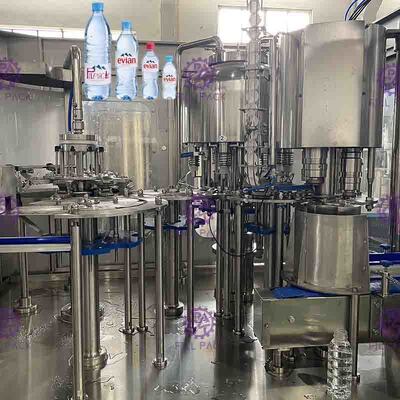

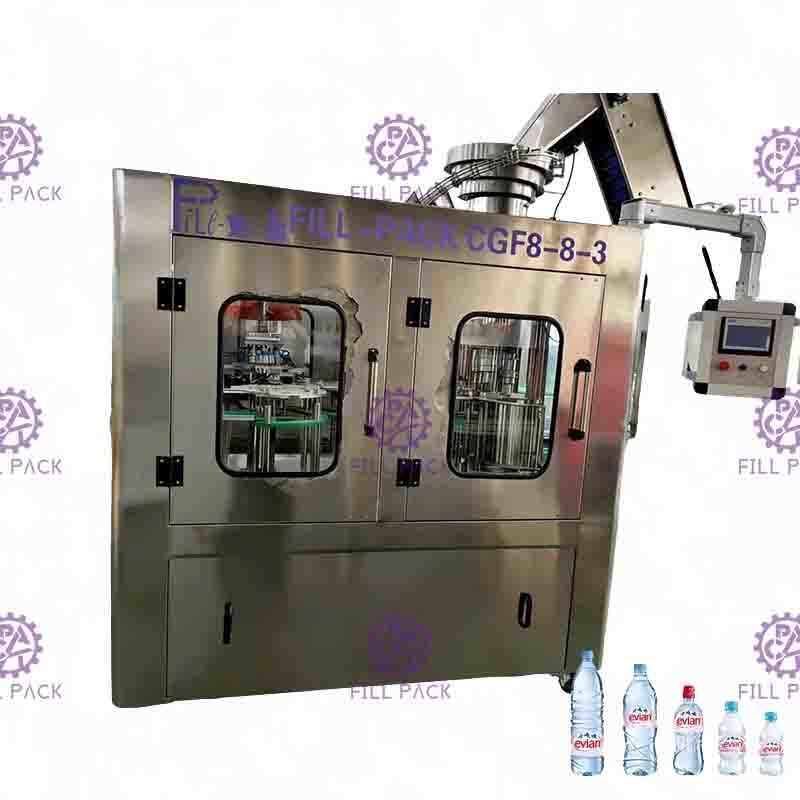

স্বয়ংক্রিয় PET ছোট বোতল জল ভর্তি সরঞ্জাম 3 ইন 1 / Monoblock Aspetic 2000ml
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ঝাংজিয়াগাং, চীন |
| পরিচিতিমুলক নাম: | FILL-PACK |
| সাক্ষ্যদান: | CE/ISO9001 |
| মডেল নম্বার: | CGF 8-8-3 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | USD11500.00 |
| প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে |
| ডেলিভারি সময়: | 20-25 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 15 সেট |
|
বিস্তারিত তথ্য |
|||
| সঠিকতা: | <+1 মিমি | বায়ু খরচ: | 0.3m³/মিনিট |
|---|---|---|---|
| বায়ু চাপ: | 0.4 এমপিএ | ক্ষমতা: | 2000-3000 বোতল/ঘণ্টা |
| মাত্রা: | 1800*1500* 2300MM | ভরাট পরিসীমা: | 200-2000 মিলি |
| উপাদান: | cccccccccccccc | প্যাকেজিং: | কাঠের ক্ষেত্রে |
| শক্তি: | 4KW | টাইপ: | স্বয়ংক্রিয় |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V | ওজন: | 1500 কেজি |
| ওয়ারেন্টি: | 1 ২ মাস | ||
| বিশেষভাবে তুলে ধরা: | PET মনোব্লক বোতল জল ভর্তি সরঞ্জাম,2000ml PET বোতল জল ভর্তি সরঞ্জাম,0.4Mpa PET জল ভর্তি মেশিন |
||
পণ্যের বর্ণনা
পণ্য বিবরণ
1.1 ওয়াশিং-ফিলিং-ক্যাপিং 3 ইন 1 মেশিন
সরঞ্জামগুলি গরম জুস বা প্যাক করা ঠান্ডা জলের নন-সোডা পানীয় তৈরিতে ব্যবহৃত হয়
পলিয়েস্টার বোতল।ওয়াশিং, ফিলিং এবং ক্যাপিং এক মেশিনে একত্রিত করা হয়েছে।
জাপান এবং জার্মানির সবচেয়ে উন্নত প্রযুক্তি ডিজাইনে নিযুক্ত করা হয়েছে।মাধ্যাকর্ষণ স্থির তরল পৃষ্ঠ ভর্তি ব্যবহার করা হয়.
ভরাট দ্রুত, তরল পরিমাণ সঠিকভাবে নিয়ন্ত্রিত হয় এবং ড্রপ এবং ফুটো এড়ানো হয়।
বোতল ধোয়ার প্রক্রিয়ায় স্প্রিং ক্র্যাম্প ব্যবহার করা হয়।খালি বোতলগুলি কনভেয়িং রেল বরাবর 180 ~ উল্টানো যেতে পারে।অভ্যন্তরীণ এবং বাহ্যিক ধোয়ার দুটি সময় রয়েছে, বোতল ধোয়ার দক্ষতা বেশি।
ভরাট দ্রুত, তরল পরিমাণ সঠিকভাবে নিয়ন্ত্রিত হয় এবং ড্রপ এবং ফুটো এড়ানো হয়।
বোতল ধোয়ার প্রক্রিয়ায় স্প্রিং ক্র্যাম্প ব্যবহার করা হয়।খালি বোতলগুলি কনভেয়িং রেল বরাবর 180 ~ উল্টানো যেতে পারে।অভ্যন্তরীণ এবং বাহ্যিক ধোয়ার দুটি সময় রয়েছে, বোতল ধোয়ার দক্ষতা বেশি।

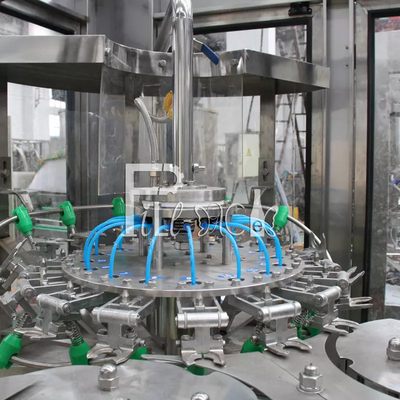

অংশ ধুয়ে ফেলা
*ডাউন ফ্রেমওয়ার্ক বাদে, ট্রান্সমিশন পার্টস এবং কিছু অংশ বিশেষ উপকরণ দিয়ে তৈরি হতে হবে।অন্যান্য খুচরা যন্ত্রাংশ স্টেইনলেস স্টিলের তৈরি
* রোলার বিয়ারিং স্টেইনলেস স্টিলের তৈরি, সিলিং রিংটি EPDM উপাদান দিয়ে তৈরি এবং প্লাস্টিকের তৈরি
* দ্যগ্রিপার স্টেইনলেস স্টিল দিয়ে তৈরি, যে অবস্থানে বটলনেক ধরে রাখা হয় সেটিও স্টেইনলেস স্টিলের তৈরি, ঐতিহ্যবাহী রাবার গ্রিপারের তুলনায়, এটি অনেক স্বাস্থ্যকর, টেকসই এবং দ্রুত পরিধানের যন্ত্রাংশ নেই, বটলনেকের স্ক্রু অংশগুলি এড়াতে পারে রাবার গ্রিপার দ্বারা দূষিত হচ্ছে।
* দ্যগ্রিপার উচ্চ-দক্ষ স্প্রে অগ্রভাগ দিয়ে সজ্জিত, এটি বোতলের ভিতরের যে কোনও অবস্থানে বিকাশ করতে পারে এবং ধুয়ে ফেলা সংরক্ষণ করতে পারে স্প্রে অগ্রভাগের উপরে একটি কভার রয়েছে যা জল ছড়িয়ে পড়া রোধ করতে পারে;এবং অগ্রভাগের নিচে নিয়ন্ত্রক রিসাইকেল স্লট এবং রিসাইকেল পাইপ রয়েছে।
* ধুয়ে ফেলার সময় 4 এর জন্য নিশ্চিত করা যেতে পারে
* বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে
* অনুপ্রেরণাটি পাস করা কাঠামোর চালিত সিস্টেম থেকে উদ্ভূত হয়
* ধুয়ে ফেলা জল সরবরাহ সোলেনয়েডভালভ দ্বারা নিয়ন্ত্রিত হয়
* রোলার বিয়ারিং স্টেইনলেস স্টিলের তৈরি, সিলিং রিংটি EPDM উপাদান দিয়ে তৈরি এবং প্লাস্টিকের তৈরি
* দ্যগ্রিপার স্টেইনলেস স্টিল দিয়ে তৈরি, যে অবস্থানে বটলনেক ধরে রাখা হয় সেটিও স্টেইনলেস স্টিলের তৈরি, ঐতিহ্যবাহী রাবার গ্রিপারের তুলনায়, এটি অনেক স্বাস্থ্যকর, টেকসই এবং দ্রুত পরিধানের যন্ত্রাংশ নেই, বটলনেকের স্ক্রু অংশগুলি এড়াতে পারে রাবার গ্রিপার দ্বারা দূষিত হচ্ছে।
* দ্যগ্রিপার উচ্চ-দক্ষ স্প্রে অগ্রভাগ দিয়ে সজ্জিত, এটি বোতলের ভিতরের যে কোনও অবস্থানে বিকাশ করতে পারে এবং ধুয়ে ফেলা সংরক্ষণ করতে পারে স্প্রে অগ্রভাগের উপরে একটি কভার রয়েছে যা জল ছড়িয়ে পড়া রোধ করতে পারে;এবং অগ্রভাগের নিচে নিয়ন্ত্রক রিসাইকেল স্লট এবং রিসাইকেল পাইপ রয়েছে।
* ধুয়ে ফেলার সময় 4 এর জন্য নিশ্চিত করা যেতে পারে
* বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে
* অনুপ্রেরণাটি পাস করা কাঠামোর চালিত সিস্টেম থেকে উদ্ভূত হয়
* ধুয়ে ফেলা জল সরবরাহ সোলেনয়েডভালভ দ্বারা নিয়ন্ত্রিত হয়

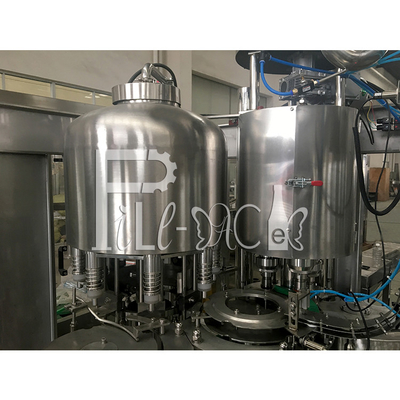

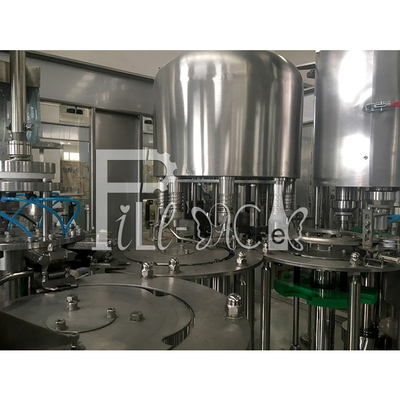

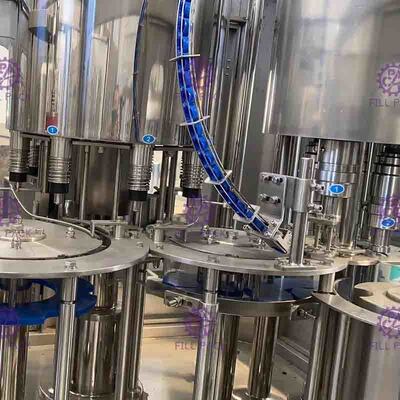

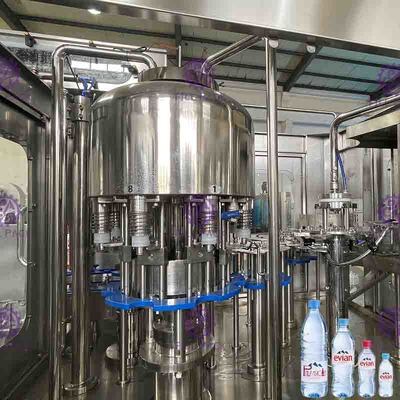

ভরাট অংশ
1) গৃহীত জার্মানি অ্যান্টি-জারা অ-রক্ষণাবেক্ষণকারী বিয়ারিং যা পরিবেশে ভরাট দূষণ কমাতে পারে।
2) ঘোরানো প্লেটটি SUS AISI304 দিয়ে তৈরি, বড় ফ্ল্যাট দাঁতযুক্ত বিয়ারিং।
3) চাপ যান্ত্রিক ভালভ একটি দ্রুত ভরাট গতি, কোন স্বাস্থ্যবিধি কোণার পকেট, কয়েকটি সিলিং অংশ, এবং সুনির্দিষ্ট তরল স্তর নিয়ন্ত্রণ সহ উন্নত বিদেশী নকশা চালু করা হয়েছে।পুরো ভালভটি 304 স্টেইনলেস স্টিল দিয়ে তৈরি।
4) ফিলিং সিস্টেমে পাইপলাইন এবং ভরাট ভালভ পরিষ্কারের জন্য ব্যবহৃত নকল-কাপ ধোয়ার জন্য একটি সিআইপি সঞ্চালন ব্যবস্থা রয়েছে।এই সিস্টেম
কার্যকরভাবে তরল পাইপ, তরল ট্যাঙ্ক এবং ফিলিং ভালভ ইত্যাদি পরিষ্কার করতে পারে।
5) এই ফিলিং সিস্টেমে একটি স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা রয়েছে।
6) ফিলিং ভালভ খোলে এবং ভরাট করা শুরু করে যখন এটি নীচে চলে যায় এবং বাধা স্পর্শ করে, ফিলিং ভালভ উপরে চলে যায় এবং চলে যায়
এটি ভরাট শেষ যখন বাধা.
7) তরল সরবরাহ স্বয়ংক্রিয়ভাবে তরল ট্যাঙ্ক নিয়ন্ত্রণ করতে স্বয়ংক্রিয় বায়ুসংক্রান্ত ভালভ চৌম্বকীয় তরল-স্তরের সুইচ গ্রহণ করে।
8) ফিলারের প্রেরণা ফ্রেমওয়ার্কের চালিত সিস্টেম থেকে প্রাপ্ত এবং গিয়ার দ্বারা পাস করা হয়
2) ঘোরানো প্লেটটি SUS AISI304 দিয়ে তৈরি, বড় ফ্ল্যাট দাঁতযুক্ত বিয়ারিং।
3) চাপ যান্ত্রিক ভালভ একটি দ্রুত ভরাট গতি, কোন স্বাস্থ্যবিধি কোণার পকেট, কয়েকটি সিলিং অংশ, এবং সুনির্দিষ্ট তরল স্তর নিয়ন্ত্রণ সহ উন্নত বিদেশী নকশা চালু করা হয়েছে।পুরো ভালভটি 304 স্টেইনলেস স্টিল দিয়ে তৈরি।
4) ফিলিং সিস্টেমে পাইপলাইন এবং ভরাট ভালভ পরিষ্কারের জন্য ব্যবহৃত নকল-কাপ ধোয়ার জন্য একটি সিআইপি সঞ্চালন ব্যবস্থা রয়েছে।এই সিস্টেম
কার্যকরভাবে তরল পাইপ, তরল ট্যাঙ্ক এবং ফিলিং ভালভ ইত্যাদি পরিষ্কার করতে পারে।
5) এই ফিলিং সিস্টেমে একটি স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা রয়েছে।
6) ফিলিং ভালভ খোলে এবং ভরাট করা শুরু করে যখন এটি নীচে চলে যায় এবং বাধা স্পর্শ করে, ফিলিং ভালভ উপরে চলে যায় এবং চলে যায়
এটি ভরাট শেষ যখন বাধা.
7) তরল সরবরাহ স্বয়ংক্রিয়ভাবে তরল ট্যাঙ্ক নিয়ন্ত্রণ করতে স্বয়ংক্রিয় বায়ুসংক্রান্ত ভালভ চৌম্বকীয় তরল-স্তরের সুইচ গ্রহণ করে।
8) ফিলারের প্রেরণা ফ্রেমওয়ার্কের চালিত সিস্টেম থেকে প্রাপ্ত এবং গিয়ার দ্বারা পাস করা হয়
ক্যাপিং অংশ
এই ইউনিটটি 1 মেশিনের মধ্যে 3 এর নির্ভুলতার সর্বোচ্চ ডিগ্রী, মেশিনটি স্থিতিশীলভাবে চালানো এবং পণ্যের গুণমানের জন্য এটি গুরুত্বপূর্ণ।নিম্নরূপ স্ক্রুইং ক্যাপারের বৈশিষ্ট্য:
1) স্ক্রুইং ক্যাপিং হেড (মূল অংশগুলি যা ক্যাপিং গুণমান নিশ্চিত করতে পারে), বিশেষজ্ঞরা চৌম্বকীয় ইস্পাতের নকশা উন্নত করে, এই উন্নতিটি আরও ভাল ক্যাপিংয়ের ত্রুটিযুক্ত হার কমাতে পারে এবং স্ক্রুয়ের টর্ক সেট করা এবং সামঞ্জস্য করা সহজের ঐতিহ্যগত চরিত্রকে হ্রাস করতে পারে। মাথা ক্যাপিং
2) স্ক্রুইং ক্যাপিং হেড দ্বৈত-উদ্দেশ্য নকশা;এটা ফ্ল্যাট ক্যাপ এবং স্পোর্ট ক্যাপ জন্য উপযুক্ত.
3) যে ডিভাইসটি রিভার্স ক্যাপ বের করতে পারে এবং রিভার্স ক্যাপ পাসিং প্রতিরোধ করতে পারে সেটি ক্যাপ-ফলিং গাইডে সেট করা হয়।পাসিং
ক্যাপ লোডিং সিস্টেম দ্বারা।
4) ফোটোইলেকট্রিক সুইচের একটি গ্রুপ ক্যাপ-পতনের গাইডে স্থির হয়।গাইডের উপর কোন ক্যাপ না থাকলে মেশিনটি বন্ধ হয়ে যাবে।
5) একটি বোতল ইনলেট সনাক্তকরণ সুইচ screwing capper উপর নিষ্পত্তি করা হয়.
6) ক্যাপ-ফলিং গাইড এবং পোকিং ক্যাপ প্লেটের মধ্যে জয়েন্টে একটি ক্যাপ-লক সিলিন্ডার রয়েছে।এটা বোঝা যায় যে নো ফিডিং নো ক্যাপ।
8) বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে।
9) স্ক্রুইং ক্যাপারের প্রেরণা ফ্রেমওয়ার্কের চালিত সিস্টেম থেকে প্রাপ্ত এবং গিয়ার দ্বারা পাস করা হয়।
1) স্ক্রুইং ক্যাপিং হেড (মূল অংশগুলি যা ক্যাপিং গুণমান নিশ্চিত করতে পারে), বিশেষজ্ঞরা চৌম্বকীয় ইস্পাতের নকশা উন্নত করে, এই উন্নতিটি আরও ভাল ক্যাপিংয়ের ত্রুটিযুক্ত হার কমাতে পারে এবং স্ক্রুয়ের টর্ক সেট করা এবং সামঞ্জস্য করা সহজের ঐতিহ্যগত চরিত্রকে হ্রাস করতে পারে। মাথা ক্যাপিং
2) স্ক্রুইং ক্যাপিং হেড দ্বৈত-উদ্দেশ্য নকশা;এটা ফ্ল্যাট ক্যাপ এবং স্পোর্ট ক্যাপ জন্য উপযুক্ত.
3) যে ডিভাইসটি রিভার্স ক্যাপ বের করতে পারে এবং রিভার্স ক্যাপ পাসিং প্রতিরোধ করতে পারে সেটি ক্যাপ-ফলিং গাইডে সেট করা হয়।পাসিং
ক্যাপ লোডিং সিস্টেম দ্বারা।
4) ফোটোইলেকট্রিক সুইচের একটি গ্রুপ ক্যাপ-পতনের গাইডে স্থির হয়।গাইডের উপর কোন ক্যাপ না থাকলে মেশিনটি বন্ধ হয়ে যাবে।
5) একটি বোতল ইনলেট সনাক্তকরণ সুইচ screwing capper উপর নিষ্পত্তি করা হয়.
6) ক্যাপ-ফলিং গাইড এবং পোকিং ক্যাপ প্লেটের মধ্যে জয়েন্টে একটি ক্যাপ-লক সিলিন্ডার রয়েছে।এটা বোঝা যায় যে নো ফিডিং নো ক্যাপ।
8) বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে।
9) স্ক্রুইং ক্যাপারের প্রেরণা ফ্রেমওয়ার্কের চালিত সিস্টেম থেকে প্রাপ্ত এবং গিয়ার দ্বারা পাস করা হয়।
10) স্ক্রুইং ক্যাপারের প্রধান অংশগুলি ডিজিটাল-নিয়ন্ত্রণ প্রক্রিয়াকরণ কেন্দ্র দ্বারা প্রক্রিয়া করা হয়
পরামিতি
|
মডেল
|
CGF 8-8-3
|
|
ক্ষমতা(B/H)(500ml)
|
2000-3000
|
|
বোতল আকার
|
ঘাড়: φ20-50 মিমি; উচ্চতা: 150-320 মিমি
|
|
পানির চাপ
|
0.18-0.25Mpa
|
|
জল খরচ (কেজি/ঘণ্টা)
|
1000
|
|
ওয়াশিং স্টেশন
|
2
|
|
ড্রিপিং স্টেশন
|
2
|
|
নির্ভুলতা পূরণ
|
＜+1MM
|
|
বায়ু চাপ
|
0.4 এমপিএ
|
|
বায়ু খরচ (m³/মিনিট)
|
0.3
|
|
শক্তি (কিলোওয়াট)
|
4
|
|
ওজন (কেজি)
|
1500
|
|
মাত্রা(L*W*H)(মিমি)
|
1800*1500*2300
|
বৈদ্যুতিক রেটিং পাওয়ার:
|
মুল মটর
|
1.5KW
|
|
এয়ার কনভেয়র ব্লোয়ার
|
1.1 কিলোওয়াট
|
|
পাম্প ধুয়ে ফেলা
|
0.37KW
|
|
ভর্তি পাম্প
|
0.55KW
|
|
ক্যাপ বাছাই মোটর
|
0.22KW
|
|
বেল্ট পরিবাহক মোটর
|
0.37KW
|
|
মোট
|
4.11KW
|
|
ট্রান্সডুসার
|
মিতসুবিশি
|
2.2K
|
|
স্পর্শ পর্দা
|
ইজিভিউ-তাইওয়ান
|
MT6070
|
|
পিএলসি
|
মিতসুবিশি
|
FXIS-20MR
|
|
স্থিতিশীল ভোল্টেজ সরবরাহ
|
মিংওয়েই-তাইওয়ান
|
এস-৩৫-২৪
|
|
যোগাযোগকারী
|
শিন্ডার
|
CJX2-0910
|
|
অ্যাপ্রোচ সুইচ
|
অটোনিক্স
|
PR18-8DN
|
|
এয়ার সুইচ
|
শিন্ডার
|
3P-D20
|
|
|
|
আইপি-সি
|
