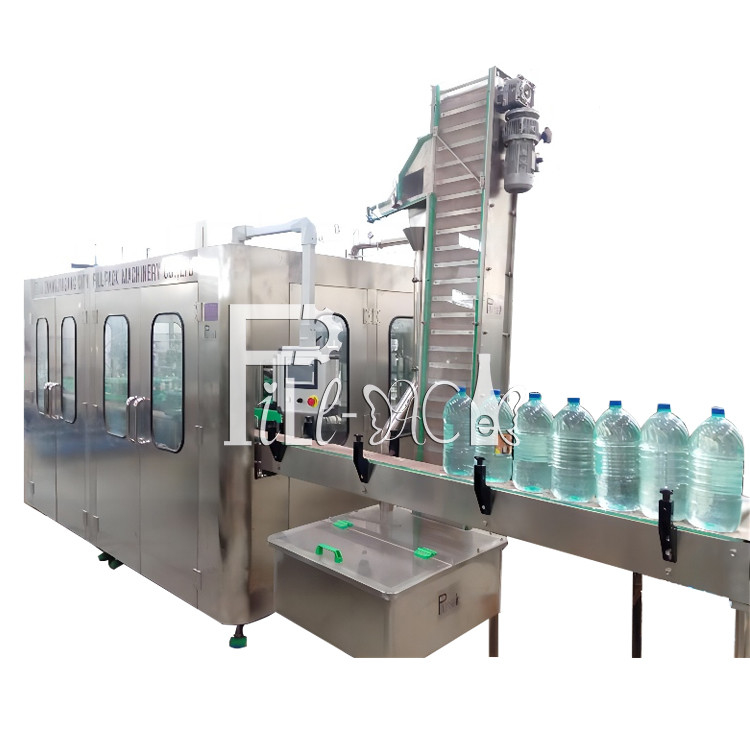

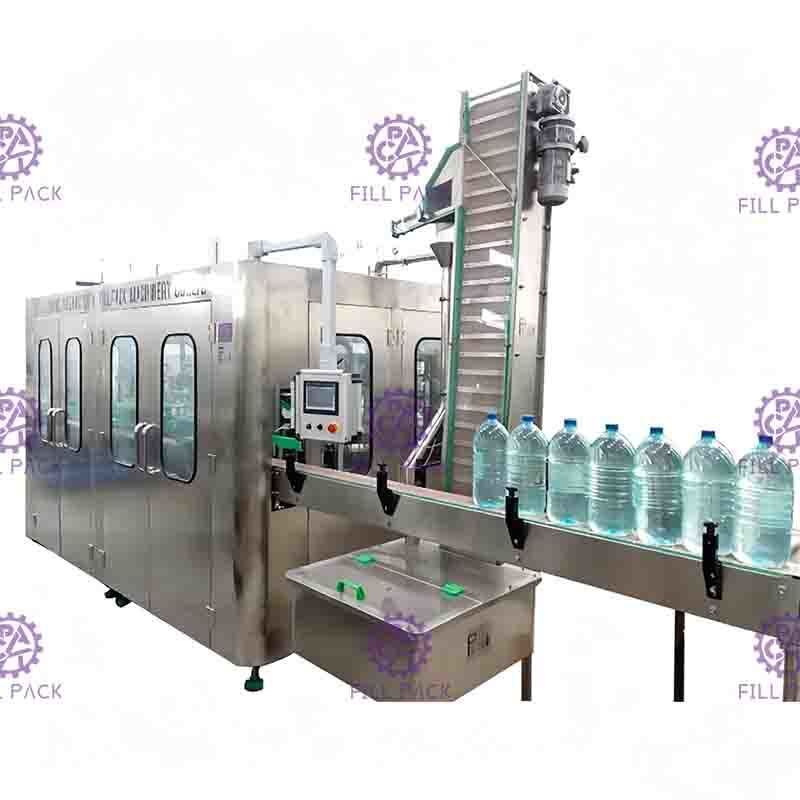

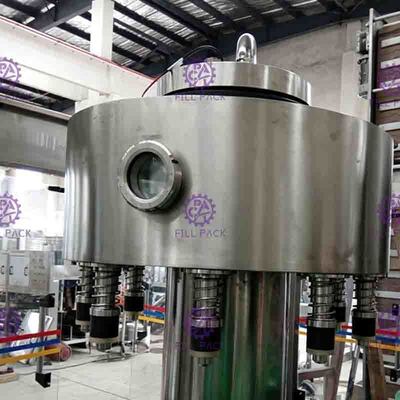

3L / 5L / 10L খনিজ বিশুদ্ধ জল 3 ইন 1 প্লাস্টিক বড় বোতল ফিলিং মেশিন সরঞ্জাম প্ল্যান্ট সিস্টেম বোতলজাত লাইন
পণ্যের বিবরণ:
উৎপত্তি স্থল: | ঝাংজিয়াগাং, চীন |
পরিচিতিমুলক নাম: | FILLPACK |
সাক্ষ্যদান: | CE/ISO9001 |
মডেল নম্বার: | CGF9-9-4B,CGF12-12-4B,CGF20-20-5B,CGF24-24-6B |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | 21000USD |
প্যাকেজিং বিবরণ: | কাঠের কেস প্যাকিং |
ডেলিভারি সময়: | 15-20 কার্যদিবস |
পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | প্রতি মাসে 20 সেট |
বিস্তারিত তথ্য |
|||
বোতল ভলিউম: | 3L/5L/10L | ক্ষমতা: | 1000BPH, 1500BPH, 4000BPH, 5000BPH |
---|---|---|---|
ফাংশন: | স্বয়ংক্রিয় রিন্সিং-ফিলিং-ক্যাপিং | উপযুক্ত বোতল: | পিইটি গোলাকার বা বর্গাকার বোতল |
ধোয়ার চাপ: | 0.2MPa | জল খরচ rinsing: | 600-900L |
বায়ু চাপ: | 0.6MPa | বায়ু খরচ: | 0.4m3/মিনিট |
শক্তি: | 4KW-7.5KW | মেশিনের সঠিকতা: | 99.5% |
পণ্যের বর্ণনা
3L / 5L / 10L খনিজ বিশুদ্ধ জল 3 ইন 1 প্লাস্টিক বড় বোতল ফিলিং মেশিন সরঞ্জাম প্ল্যান্ট সিস্টেম বোতল লাইন
কাজ নীতি:
সরঞ্জামগুলি পলিয়েস্টার বোতলে প্যাক করা গরম জুস বা ঠান্ডা জলের নন-সোডা পানীয় তৈরিতে ব্যবহৃত হয়।ওয়াশিং, ফিলিং এবং ক্যাপিং এক মেশিনে একত্রিত করা হয়েছে।জাপান এবং জার্মানির সবচেয়ে উন্নত প্রযুক্তি ডিজাইনে নিযুক্ত করা হয়েছে।মাধ্যাকর্ষণ স্থির তরল পৃষ্ঠ ভর্তি ব্যবহার করা হয়.ভরাট দ্রুত, তরল পরিমাণ সঠিকভাবে নিয়ন্ত্রিত হয় এবং ড্রপ এবং ফুটো এড়ানো হয়।বোতল ধোয়ার প্রক্রিয়ায় স্প্রিং ক্র্যাম্প ব্যবহার করা হয়।খালি বোতলগুলি কনভেয়িং রেল বরাবর 180 ~ উল্টানো যেতে পারে।অভ্যন্তরীণ এবং বাহ্যিক ধোয়ার দুটি সময় রয়েছে, বোতল ধোয়ার দক্ষতা বেশি।স্প্রিং টাইপ লিকুইড লিভার কন্ট্রোলিং ফিলিং ভালভ দ্বারা ফিলিং, কোন ফোঁটা নেই।তরল লিভার নিয়ন্ত্রণ করা সহজ।SUS304 দিয়ে তৈরি সমস্ত নির্মাণ, ভরাট ভালভের ভিতরে কোনও মৃত কোণ নেই।ম্যাগনেটিক টর্ক স্ক্রু ক্যাপিংয়ের জন্য ব্যবহৃত হয়।স্ক্রু ক্যাপিংয়ের শক্তি ধাপ ছাড়াই সামঞ্জস্য করা যেতে পারে।স্ক্রু ক্যাপিংয়ের শক্তিও স্থির করা যেতে পারে এবং ক্যাপগুলি ক্ষতিগ্রস্থ হবে না, ক্যাপিং নির্ভরযোগ্য।পুরো সিস্টেমে বৈদ্যুতিক গরম করার ঠান্ডা-তাপ ট্যাঙ্ক রয়েছে বিশেষ করে গরম রস ভর্তির সময় গরম ফিলিং টেম্প রাখার জন্য।এবং এটি ঠান্ডা জল ভর্তির জন্য সহজ বৈদ্যুতিক ভাঙ্গন দ্বারা গরম করা বন্ধ করা যেতে পারে।এটি একসাথে কাজ করার জন্য অতিরিক্ত বাষ্প সিস্টেমের প্রয়োজন নেই।মানব-মেশিন ইন্টারফেস হিসাবে টাচ-স্ক্রিন সহ পুরো মেশিনটি পিএলসি দ্বারা নিয়ন্ত্রিত হয়।স্টোরেজ ট্যাঙ্কে পানীয়ের পরিমাণ স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যেতে পারে।বোতল না থাকলে ভরাট এবং ক্যাপিং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।যখন বোতলগুলি ভুলভাবে সঙ্কুচিত হয় বা যখন ক্যাপগুলি পাওয়া যায় না, তখন মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যেতে পারে।ফ্রিকোয়েন্সি পরিবর্তন প্রযুক্তিটি ঘুমহীনভাবে অপারেশন গতি সামঞ্জস্য করতে ব্যবহৃত হয়।উত্পাদন ক্ষমতা ডিজিটালভাবে প্রদর্শিত হতে পারে এবং সুবিধামত সমন্বয় করা যেতে পারে।

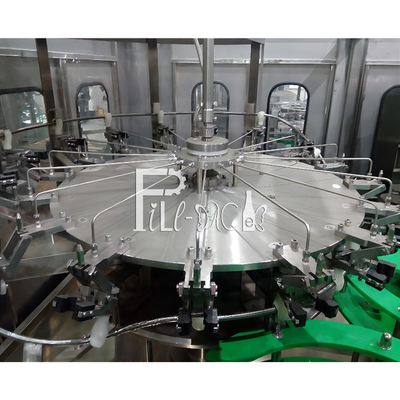

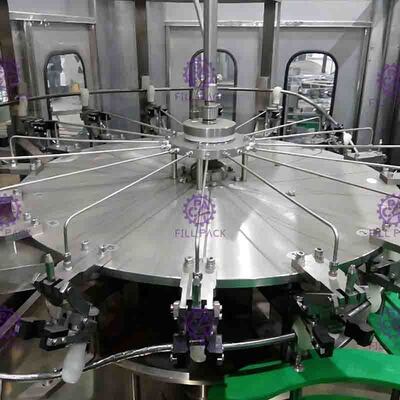

অংশ ধুয়ে ফেলা
1) ডাউন ফ্রেমওয়ার্ক বাদে, ট্রান্সমিশন অংশ এবং কিছু অংশ যা অবশ্যই বিশেষ উপকরণ দিয়ে তৈরি করা উচিত।অন্যান্য খুচরা যন্ত্রাংশ স্টেইনলেস স্টিল 304 দিয়ে তৈরি।
2) রোলার বিয়ারিং স্টেইনলেস স্টিলের তৈরি, সিলিং রিংটি EPDM উপাদান দিয়ে তৈরি এবং প্লাস্টিকটি UMPE দিয়ে তৈরি।
3) গ্রিপারটি স্টেইনলেস স্টিল দিয়ে তৈরি, যে অবস্থানে বটলনেক ধরে রাখা হয় সেটিও স্টেইনলেস স্টিলের তৈরি, ঐতিহ্যবাহী রাবার গ্রিপারের তুলনায়, এটি অনেক স্বাস্থ্যকর, টেকসই এবং দ্রুত পরিধানের যন্ত্রাংশ নেই, বটলনেকের স্ক্রু অংশগুলি রাবার গ্রিপার দ্বারা দূষিত হওয়া এড়াতে পারে।
4) গ্রিপার উচ্চ-দক্ষ স্প্রে অগ্রভাগ দিয়ে সজ্জিত, এটি বোতলের ভিতরের যে কোনও অবস্থানে বিকাশ করতে পারে এবং ধুয়ে ফেলা জল সংরক্ষণ করতে পারে।স্প্রে অগ্রভাগের উপরে একটি আবরণ রয়েছে যা জল ছিটকে আটকাতে পারে;এবং অগ্রভাগের নিচে নিয়ন্ত্রক রিসাইকেল স্লট এবং রিসাইকেল পাইপ রয়েছে।
5) ধুয়ে ফেলার সময় 4 সেকেন্ডের জন্য নিশ্চিত করা যেতে পারে।
6) বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে।
7) অনুপ্রেরণাটি গিয়ার দ্বারা পাস করা কাঠামোর চালিত সিস্টেম থেকে উদ্ভূত হয়।
8) rinsing জল সরবরাহ solenoid ভালভ দ্বারা নিয়ন্ত্রিত হয়.

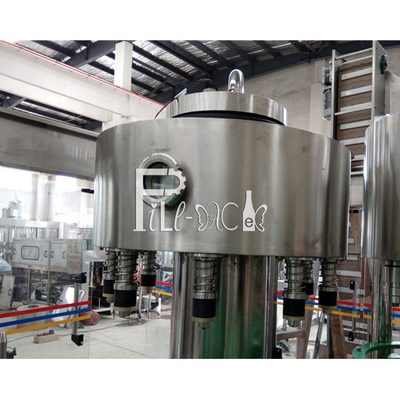

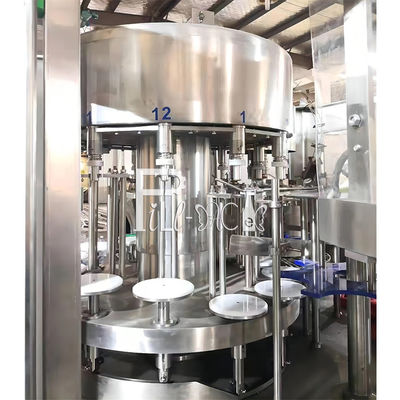

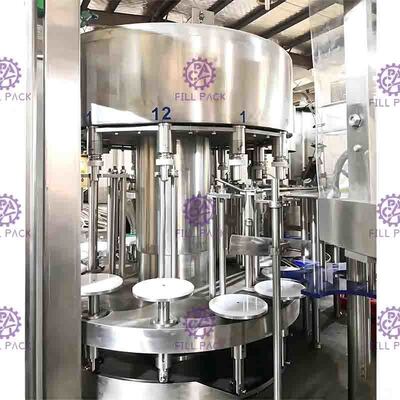

ভরাট অংশ
1) গৃহীত জার্মানি অ্যান্টি-জারা অ-রক্ষণাবেক্ষণকারী ভারবহন যা পরিবেশে ভরাটের দূষণ কমাতে পারে।
2) ঘোরানো প্লেটটি SUS AISI304 দিয়ে তৈরি, বড় ফ্ল্যাট দাঁতযুক্ত বিয়ারিং।
3) চাপ যান্ত্রিক ভালভ একটি দ্রুত ভরাট গতি, কোন স্বাস্থ্যবিধি কোণার পকেট, কয়েকটি সিলিং অংশ, এবং সুনির্দিষ্ট তরল স্তর নিয়ন্ত্রণ সহ উন্নত বিদেশী নকশা চালু করা হয়েছে।পুরো ভালভটি 304 স্টেইনলেস স্টিল দিয়ে তৈরি।
4) ফিলিং সিস্টেমে পাইপলাইন এবং ভরাট ভালভ পরিষ্কারের জন্য ব্যবহৃত নকল-কাপ ধোয়ার জন্য একটি সিআইপি সঞ্চালন ব্যবস্থা রয়েছে।এই সিস্টেমটি কার্যকরভাবে তরল পাইপ, তরল ট্যাঙ্ক এবং ফিলিং ভালভ ইত্যাদি পরিষ্কার করতে পারে।
5) এই ফিলিং সিস্টেমে একটি স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা রয়েছে।
6) ফিলিং ভালভ খোলে এবং ভরাট শুরু হয় যখন এটি নীচে চলে যায় এবং বাধা স্পর্শ করে, ফিলিং ভালভ উপরে চলে যায় এবং ভর্তি শেষ হলে বাধাটি ছেড়ে যায়।
7) তরল সরবরাহ স্বয়ংক্রিয়ভাবে তরল ট্যাঙ্ক নিয়ন্ত্রণ করতে স্বয়ংক্রিয় বায়ুসংক্রান্ত ভালভ চৌম্বকীয় তরল-স্তরের সুইচ গ্রহণ করে।
8) ফিলারের প্রেরণা ফ্রেমওয়ার্কের চালিত সিস্টেম থেকে প্রাপ্ত এবং গিয়ার দ্বারা পাস করা হয়।

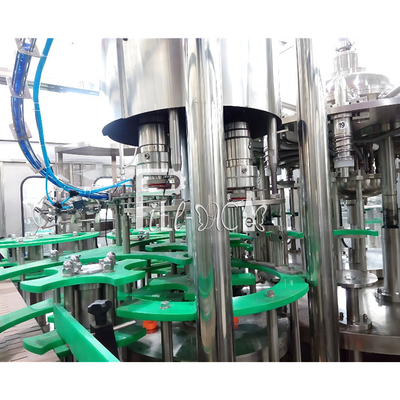

ক্যাপিং অংশ
নীতি:
এই ইউনিটটি 1 মেশিনের মধ্যে 3 এর নির্ভুলতার সর্বোচ্চ ডিগ্রী, মেশিনটি স্থিতিশীলভাবে চালানো এবং পণ্যের গুণমানের জন্য এটি গুরুত্বপূর্ণ।
নিম্নরূপ স্ক্রুইং ক্যাপারের বৈশিষ্ট্য:
1) স্ক্রুইং ক্যাপিং হেড (প্রধান অংশ যা ক্যাপিং গুণমান নিশ্চিত করতে পারে), বিশেষজ্ঞরা চৌম্বকীয় স্টিলের নকশা উন্নত করে, এই উন্নতিটি আরও ভাল ক্যাপিংয়ের ত্রুটিযুক্ত হার কমাতে পারে এবং স্ক্রুয়ের টর্ক সেট এবং সামঞ্জস্য করা সহজের ঐতিহ্যগত চরিত্রকে কমাতে পারে। মাথা ক্যাপিং
2) স্ক্রুইং ক্যাপিং হেড দ্বৈত-উদ্দেশ্য নকশা;এটা ফ্ল্যাট ক্যাপ এবং স্পোর্ট ক্যাপ জন্য উপযুক্ত.
3) যে ডিভাইসটি রিভার্স ক্যাপ বের করতে পারে এবং রিভার্স ক্যাপ পাসিং প্রতিরোধ করতে পারে সেটি ক্যাপ-ফলিং গাইডে সেট করা হয়।ক্যাপ লোডিং সিস্টেম দ্বারা ক্ষণস্থায়ী.
4) ফোটোইলেকট্রিক সুইচের একটি গ্রুপ ক্যাপ-পতনের গাইডে স্থির হয়।গাইডের উপর কোন ক্যাপ না থাকলে মেশিনটি বন্ধ হয়ে যাবে।
5) একটি বোতল ইনলেট সনাক্তকরণ সুইচ screwing capper উপর নিষ্পত্তি করা হয়.
6) ক্যাপ-ফলিং গাইড এবং পোকিং ক্যাপ প্লেটের মধ্যে জয়েন্টে একটি ক্যাপ-লক সিলিন্ডার রয়েছে।এটা বোঝা যায় যে নো ফিডিং নো ক্যাপ।
8) বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে।
9) স্ক্রুইং ক্যাপারের প্রেরণা ফ্রেমওয়ার্কের চালিত সিস্টেম থেকে প্রাপ্ত এবং গিয়ার দ্বারা পাস করা হয়।
10) স্ক্রুইং ক্যাপারের প্রধান অংশগুলি ডিজিটাল-নিয়ন্ত্রণ প্রক্রিয়াকরণ কেন্দ্র দ্বারা প্রক্রিয়া করা হয়।
মডেল
|
CGF9-9-4B
|
CGF12-12-4B
|
CGF20-20-5B
|
CGF24-24-6B
|
ক্ষমতা (B/H)
|
1000-1500BPH(6L)
|
1500-2000BPH(6L)
|
3000-4000BPH(6L)
|
5000BPH(6L)
|
ভরাট পরিসীমা
|
3-10L
|
3-10L
|
3-10L
|
3-10L
|
বোতল আকার
|
ব্যাস φ130-φ250mm,
উচ্চতা 150-270 মিমি
|
|||
ধোয়ার চাপ
|
0.2 এমপিএ
|
0.2mpa
|
0.2mpa
|
0.2mpa
|
জল খরচ rinsing
|
600L
|
700L
|
800L
|
900L
|
মেশিনের সঠিকতা
|
99.5%
|
99.5%
|
99.5%
|
99.5%
|
বায়ু চাপ
|
0.6 এমপিএ
|
0.6MPa
|
0.6MPa
|
0.6MPa
|
বায়ু খরচ
|
0.35m3/মিনিট
|
0.4m3/মিনিট
|
0.5m3/মিনিট
|
0.6m3/মিনিট
|
শক্তি (কিলোওয়াট)
|
4KW
|
5KW
|
৬.৫ কিলোওয়াট
|
7.5KW
|
ওজন (কেজি)
|
3800 কেজি
|
4600 কেজি
|
5500 কেজি
|
6500 কেজি
|
মাত্রা (L*W*H) মিমি
|
2600*2000*2200
|
3800*2100*2200
|
4400*2600*2200
|
5200*2850*2200
|
ট্রান্সডুসার
|
মিতসুবিশি
|
FL-2.2K
|
স্পর্শ পর্দা
|
ইজিভিউ-তাইওয়ান
|
MT6070
|
পিএলসি
|
মিতসুবিশি
|
FXIS-20MR
|
স্থিতিশীল ভোল্টেজ সরবরাহ
|
মিংওয়েই-তাইওয়ান
|
এস-৩৫-২৪
|
যোগাযোগকারী
|
স্নাইডার
|
CJX2-0910
|
অ্যাপ্রোচ সুইচ
|
অটোনিক্স
|
PR18-8DN
|
এয়ার সুইচ
|
স্নাইডার
|
3P-D20
|
|
|
IP-C3
|
