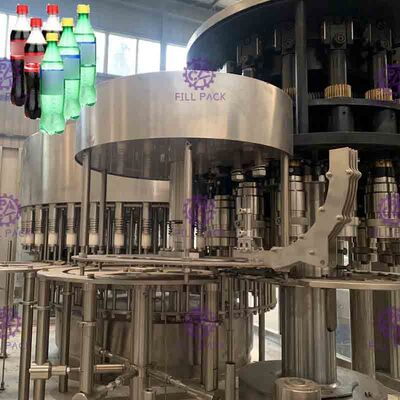

3 ইন 1 মনোব্লক কার্বনেটেড ড্রিঙ্ক ফিলিং ক্যাপিং মেশিন স্ক্রু ক্যাপ সহ প্লাস্টিকের বোতল
পণ্যের বিবরণ:
উৎপত্তি স্থল: | ঝাংজিয়াগাং, চীন |
পরিচিতিমুলক নাম: | FILLPACK |
সাক্ষ্যদান: | CE/ISO9001 |
মডেল নম্বার: | DCGF12-12-4/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12/DCGF50-50-15/DCGF60-60-15 |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | 19000USD |
প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে |
ডেলিভারি সময়: | ডিপোজিটের পর 25 কার্যদিবস |
পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | প্রতি মাসে 20 সেট |
বিস্তারিত তথ্য |
|||
যন্ত্রপাতি ক্ষমতা: | 3000-18000BPH | বোতলের ধরন: | প্লাস্টিকের বোতল |
---|---|---|---|
ভরাট উপাদান: | কার্বনেটেড কোমল পানীয় | মাথা ভর্তি: | 12/18/24/32/40/50/60 |
মাথা ক্যাপিং: | 4/6/8/10/12/15 | ভর্তি তাপমাত্রা: | ≤4℃ |
সংকুচিত বায়ুচাপ: | 0.7MPa | মাত্রা: | 2800*2150*2200 মিমি |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V/220V 50Hz | ওজন: | 4500 কেজি |
লক্ষণীয় করা: | মনোব্লক কার্বনেটেড ড্রিংক ফিলিং মেশিন,3000BPH কার্বনেটেড ড্রিঙ্ক ফিলিং মেশিন,0.7 এমপিএ কার্বনেটেড ড্রিংক ফিলিং মেশিন |
পণ্যের বর্ণনা
3 ইন 1 মনোব্লক প্লাস্টিকের বোতল কার্বনেটেড ড্রিংক ফিলিং ক্যাপিং মেশিন স্ক্রু ক্যাপ সহ সোডা ওয়াটার সফট ড্রিংক
>>>উৎপাদন লাইনের ওভারভিউ:
সরঞ্জাম কার্বনেটেড পানীয় পানীয় উত্পাদন ব্যবহার করা হয়.রিন্সিং, ফিলিং এবং ক্যাপিং এক মেশিনে ইন্টিগ্রেট করা হয়। ডিজাইনে জাপান এবং জার্মানির সবচেয়ে উন্নত প্রযুক্তি ব্যবহার করা হয়।বোতল ধোয়ার প্রক্রিয়ায় স্প্রিং ক্র্যাম্প ব্যবহার করা হয়।খালি বোতলগুলি কনভেয়িং রেল বরাবর 180 ~ উল্টানো যেতে পারে।অভ্যন্তরীণ এবং বাহ্যিক ধোয়ার দুই বার আছে, বোতল ধোয়ার দক্ষতা বেশি। নির্দিষ্ট তরল পৃষ্ঠ ভর্তি ব্যবহার করা হয়।ভরাট দ্রুত হয়, তরল পরিমাণ সঠিকভাবে নিয়ন্ত্রিত হয় এবং ড্রপিং এবং লিকেজ এড়ানো হয়। ভালভ খোলার ডিভাইস: ডিভাইসটি এয়ার সিলিন্ডার, ইলেক্ট্রোম্যাগনেটিক রিভার্সিং ভালভ এবং সংকেত সনাক্তকরণ উপাদান দ্বারা গঠিত।যখন একটি বোতল আছে, বোতল প্রক্সিমিটি সুইচ সংকেত সঙ্গে সনাক্ত করা হবে, একই সময়ে,, ইলেক্ট্রোম্যাগনেটিক রিভার্সিং ভালভ অ্যাকশন তৈরি করুন, খোলা ভালভ সিলিন্ডার ট্রিগ করা হবে, ফিলিং ভালভ খোলা ইনফ্ল্যাটেবল ফিলিং করুন;যখন কোন বোতল থাকে না, তখন ইলেক্ট্রোম্যাগনেটিক রিভার্সিং ভালভ পাওয়ার লস, তরল ট্যাঙ্ক ভালভ রড প্রত্যাহার করে, ফিলিং ভালভ খুলবে না, ট্যাঙ্কে CO2 এস্কেপ এড়িয়ে চলুন। ভালভ ক্লোজিং ডিভাইস এবং এক্সজস্ট ক্যাম ভালভ ক্লোজিং ডিভাইস ভর্তি করার পরে বাধ্য করা হয়, নিয়ন্ত্রণ ভালভ রড বন্ধ অবস্থানে, বায়ু ইনজেকশন ভালভ এবং তরল ভালভ একই সময়ে বন্ধ করুন, এবং তারপর নিষ্কাশন ক্যাম দ্বারা নিষ্কাশন ভালভ রড, বোতল মধ্যে CO2 ধাক্কা, ভালভ থেকে বোতল বুদবুদ প্রতিরোধ, নিষ্কাশন ভালভ রড সমানভাবে প্রায় 3 মিমি অবস্থানে ধাক্কা দেয়। তরল লিভার নিয়ন্ত্রণ করা সহজ।সমস্ত নির্মাণ SUS304 দিয়ে তৈরি, ভালভ ভর্তি করার ভিতরে কোন মৃত কোণ নেই। স্ক্রু ক্যাপিংয়ের জন্য ম্যাগনেটিক টর্ক ব্যবহার করা হয়।স্ক্রু ক্যাপিংয়ের শক্তি ধাপ ছাড়াই সামঞ্জস্য করা যেতে পারে।স্ক্রু ক্যাপিংয়ের শক্তিও স্থির করা যেতে পারে, এবং ক্যাপগুলি ক্ষতিগ্রস্থ হবে না, ক্যাপিং নির্ভরযোগ্য। পুরো মেশিনটি মানব-মেশিন ইন্টারফেস হিসাবে টাচ-স্ক্রিন সহ PLC দ্বারা নিয়ন্ত্রিত হয়।স্টোরেজ ট্যাঙ্কে পানীয়ের পরিমাণ স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যেতে পারে।বোতল না থাকলে ভরাট এবং ক্যাপিং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।যখন বোতলগুলি ভুলভাবে সঙ্কুচিত হয় বা যখন ক্যাপগুলি উপলব্ধ না থাকে, তখন মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যেতে পারে৷ ফ্রিকোয়েন্সি পরিবর্তন প্রযুক্তিটি ঘুমহীনভাবে অপারেশন গতি সামঞ্জস্য করতে ব্যবহৃত হয়৷উত্পাদন ক্ষমতা ডিজিটালভাবে প্রদর্শিত হতে পারে এবং সুবিধামত সমন্বয় করা যেতে পারে।

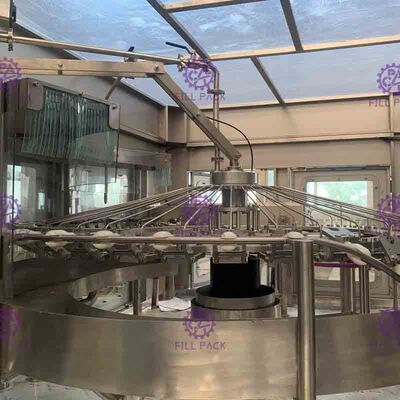

অংশ ধুয়ে ফেলা
1) ডাউন ফ্রেমওয়ার্ক বাদে, ট্রান্সমিশন অংশ এবং কিছু অংশ যা অবশ্যই বিশেষ উপকরণ দিয়ে তৈরি করা উচিত।অন্যান্য খুচরা যন্ত্রাংশ স্টেইনলেস স্টিল 304 দিয়ে তৈরি।
2) রোলার বিয়ারিং স্টেইনলেস স্টিলের তৈরি, সিলিং রিংটি EPDM উপাদান দিয়ে তৈরি এবং প্লাস্টিকটি UMPE দিয়ে তৈরি।
3) গ্রিপারটি স্টেইনলেস স্টিল দিয়ে তৈরি, যে অবস্থানে বটলনেক ধরে রাখা হয় সেটিও স্টেইনলেস স্টিলের তৈরি, ঐতিহ্যবাহী রাবার গ্রিপারের তুলনায়, এটি অনেক স্বাস্থ্যকর, টেকসই এবং দ্রুত পরিধানের যন্ত্রাংশ নেই, বটলনেকের স্ক্রু অংশগুলি রাবার গ্রিপার দ্বারা দূষিত হওয়া এড়াতে পারে।
4) গ্রিপার উচ্চ-দক্ষ স্প্রে অগ্রভাগ দিয়ে সজ্জিত, এটি বোতলের ভিতরের যে কোনও অবস্থানে বিকাশ করতে পারে এবং ধুয়ে ফেলা জল সংরক্ষণ করতে পারে।স্প্রে অগ্রভাগের উপরে একটি আবরণ রয়েছে যা জল ছিটকে আটকাতে পারে;এবং অগ্রভাগের নিচে নিয়ন্ত্রক রিসাইকেল স্লট এবং রিসাইকেল পাইপ রয়েছে।5) ধুয়ে ফেলার সময় 4 সেকেন্ডের জন্য নিশ্চিত করা যেতে পারে।
6) বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে।
7) অনুপ্রেরণাটি গিয়ার দ্বারা পাস করা কাঠামোর চালিত সিস্টেম থেকে উদ্ভূত হয়।
8) rinsing জল সরবরাহ solenoid ভালভ দ্বারা নিয়ন্ত্রিত হয়.

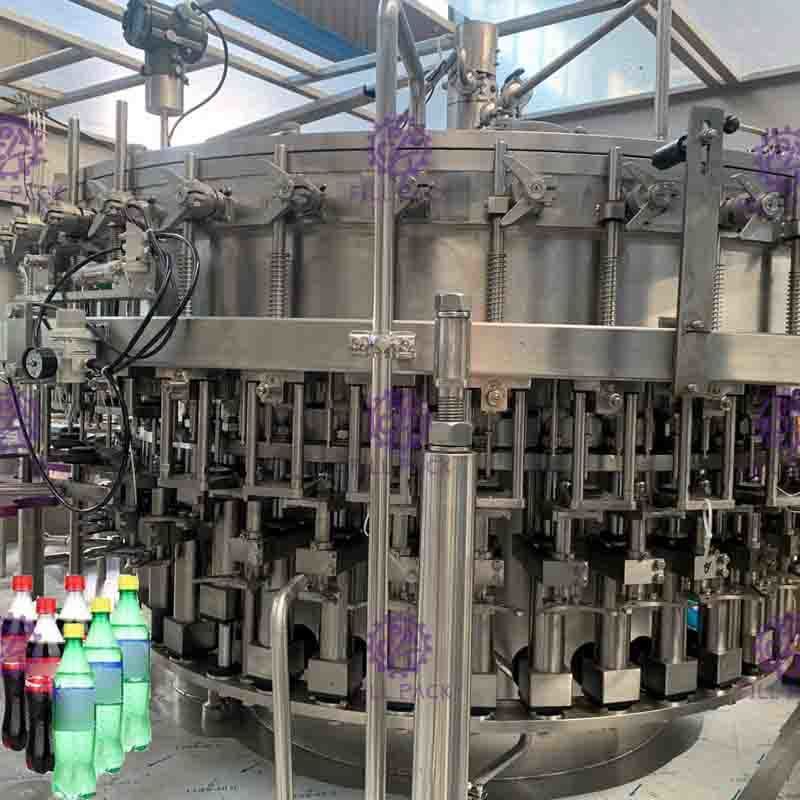

ভরাট অংশ
1. ভরাট ভালভ ব্যবহার isobar যন্ত্রপাতি ভালভ, উচ্চ গতি এবং বড় প্রবাহ, উচ্চ নির্ভুলতা ভরাট ভালভ, দ্রুত গতি ভর্তি, তরল স্তর স্থিতিশীল.
2. প্রধান ড্রাইভ গিয়ার ড্রাইভ স্বাধীন, উচ্চ দক্ষতা, ছোট শব্দ, দীর্ঘ জীবন, রক্ষণাবেক্ষণ-মুক্ত, ট্রান্সডুসার প্রধান মোটর গতি নিয়ন্ত্রণ করতে পারে, মেশিনটি পরিবর্তনশীল-ফ্রিকোয়েন্সি পরিবর্তনশীল গতি, পুরো অপারেশন এলাকা, ইঞ্জিন বেস স্টেইনলেস স্টিল কার্বন ধারণ করে ইস্পাত.
3. গাইড বোতল সিস্টেম, বোতল শৈলী অনুযায়ী সহজ গঠন, পরিবর্তন করতে পারেন.
4. কোন বোতল, কোন ভর্তি.

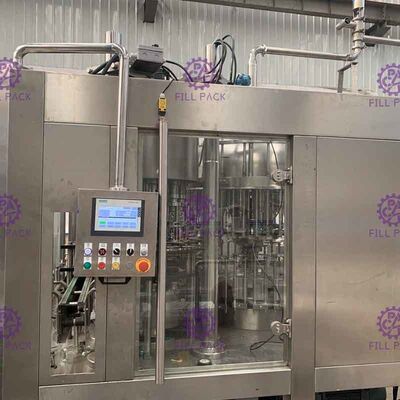

5. পুরো মেশিনটি পিএলসি দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যেতে পারে।
6. তরল স্তর ফিলিং পাইপের শেষে পৌঁছায়, যখন বায়ু সার্কিট বন্ধ হয়ে যায় এবং তরল প্রবাহ বন্ধ করে দেয় এবং ফিলিং পাইপের দৈর্ঘ্য পরিবর্তন করে ফিলিং লিভারের উচ্চতা পরিবর্তন করতে পারে।
7. স্তরের উচ্চতা সমন্বয় করা যেতে পারে, নানজিং থেকে কেনা, চীনের সেরা ভালভ।
8. মেশিন গুরুত্বপূর্ণ অংশ এবং বৈদ্যুতিক উপাদান আমদানি ব্র্যান্ড.
9. নিষ্কাশন ভালভের রডটিকে নিষ্কাশন ক্যাম দ্বারা ধাক্কা দেওয়া হয় যাতে বোতলের উপরের অংশ থেকে অবশিষ্ট সংকুচিত বায়ু ধীরে ধীরে বায়ুমণ্ডলে ছেড়ে দেওয়া হয় যাতে বোতলটি ফিলিং ভালভ থেকে সরানো হলে কোনও ফোমিং না হয়।
10. ফিলিং সিস্টেম পাইপলাইন ধোয়ার জন্য একটি CIP সঞ্চালন সিস্টেম সংযোগ করতে পারে। এই সিস্টেমটি কার্যকরভাবে তরল পাইপ, তরল ট্যাঙ্ক এবং ভরাট ভালভ ইত্যাদি পরিষ্কার করতে পারে।
ক্যাপিং অংশ
এই ইউনিটটি 1 মেশিনের মধ্যে 3 এর নির্ভুলতার সর্বোচ্চ ডিগ্রী, মেশিনটি স্থিতিশীলভাবে চালানো এবং পণ্যের গুণমানের জন্য এটি গুরুত্বপূর্ণ।নিম্নরূপ স্ক্রুইং ক্যাপারের বৈশিষ্ট্য:
1) স্ক্রুইং ক্যাপিং হেড (মূল অংশগুলি যা ক্যাপিং গুণমান নিশ্চিত করতে পারে), বিশেষজ্ঞরা চৌম্বকীয় ইস্পাতের নকশা উন্নত করে, এই উন্নতিটি আরও ভাল ক্যাপিংয়ের ত্রুটিযুক্ত হার কমাতে পারে এবং স্ক্রুয়ের টর্ক সেট করা এবং সামঞ্জস্য করা সহজের ঐতিহ্যগত চরিত্রকে হ্রাস করতে পারে। মাথা ক্যাপিং
2) স্ক্রুইং ক্যাপিং হেড দ্বৈত-উদ্দেশ্য নকশা;এটি ফ্ল্যাট ক্যাপ এবং স্পোর্ট ক্যাপ জন্য উপযুক্ত।
3) যে ডিভাইসটি রিভার্স ক্যাপ বের করতে পারে এবং রিভার্স ক্যাপ পাসিং প্রতিরোধ করতে পারে সেটি ক্যাপ-ফলিং গাইডে সেট করা হয়।ক্যাপ লোডিং সিস্টেম দ্বারা ক্ষণস্থায়ী.
4) ফোটোইলেকট্রিক সুইচের একটি গ্রুপ ক্যাপ-পতনের গাইডে স্থির হয়।গাইডের উপর কোন ক্যাপ না থাকলে মেশিনটি বন্ধ হয়ে যাবে।
5) একটি বোতল ইনলেট সনাক্তকরণ সুইচ screwing capper উপর নিষ্পত্তি করা হয়.
6) ক্যাপ-ফলিং গাইড এবং পোকিং ক্যাপ প্লেটের মধ্যে জয়েন্টে একটি ক্যাপ-লক সিলিন্ডার রয়েছে।এটা বোঝা যায় যে নো ফিডিং নো ক্যাপ।
7) বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে।
8) স্ক্রুইং ক্যাপারের প্রেরণা ফ্রেমওয়ার্কের চালিত সিস্টেম থেকে প্রাপ্ত এবং গিয়ার দ্বারা পাস করা হয়।
9) স্ক্রুইং ক্যাপারের প্রধান অংশগুলি ডিজিটাল-নিয়ন্ত্রণ প্রক্রিয়াকরণ কেন্দ্র দ্বারা প্রক্রিয়া করা হয়।
পরামিতি
মডেল:
|
DCGF12-12-4
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
ক্ষমতা
|
0-3000BPH
|
0-5000BPH
|
0-7000BPH
|
0-9000BPH
|
প্রযোজ্য বোতল:
|
PET বোতল PET ক্যাপ
|
|||
প্রযোজ্য ভর্তি বিষয়বস্তু:
|
কার্বনেটেড পানীয় / গ্যাস জল
|
|||
প্রযোজ্য ভর্তি পরিসীমা:
|
200-1500 মিলি
|
|||
প্রধান মোটর শক্তি:
|
5KW
|
5.5KW
|
৬.৫ কিলোওয়াট
|
8KW
|
বায়ু খরচ:
|
160 কেজি
|
200 কেজি
|
300 কেজি
|
500 কেজি
|
ধোয়ার চাপ:
|
0.2 এমপিএ
|
|||
ভর্তি তাপমাত্রা:
|
≤4℃
|
|||
ভরাট নির্ভুলতা:
|
≤+2 মিমি
|
|||
ভর্তি চাপ:
|
0.28 এমপিএ
|
|||
সংকুচিত বায়ু চাপ:
|
0.7 এমপিএ
|
|||
উপাদান:
|
বডি-SUS304
|
|||
মাত্রা:
|
2200*1600*2200mm
|
2400*1900*2200mm
|
2800*2150*2200 মিমি
|
3700*2800*2200mm
|
ওজন:
|
3000 কেজি
|
3800 কেজি
|
4500 কেজি
|
5500 কেজি
|
মডেল:
|
DCGF40-40-12
|
DCGF50-50-15
|
DCGF60-60-15
|
ক্ষমতা
|
0-12000BPH
|
0-15000BPH
|
0-18000BPH
|
প্রযোজ্য বোতল:
|
পিইটি বোতল, পিইটি ক্যাপ
|
||
প্রযোজ্য ভর্তি বিষয়বস্তু:
|
কার্বনেটেড পানীয় / গ্যাস জল
|
||
প্রযোজ্য ভর্তি পরিসীমা:
|
200-1500 মিলি
|
||
প্রধান মোটর শক্তি:
|
10KW
|
12.5KW
|
15KW
|
বায়ু খরচ:
|
600 কেজি
|
900 কেজি
|
1200 কেজি
|
ধোয়ার চাপ:
|
0.2 এমপিএ
|
||
ভর্তি তাপমাত্রা:
|
≤4℃
|
||
ভরাট নির্ভুলতা:
|
≤+2 মিমি
|
||
ভর্তি চাপ:
|
0.28 এমপিএ
|
||
সংকুচিত বায়ু চাপ:
|
0.7 এমপিএ
|
||
উপাদান:
|
বডি-SUS304
|
||
মাত্রা:
|
4200*2850*2200mm
|
5400*4100*2200 মিমি
|
5800*5300*2200 মিমি
|
ওজন:
|
6100 কেজি
|
7000 কেজি
|
8500KG
|
আবেদন:
