স্বয়ংক্রিয় 4 ইন 1 জুস ফিলিং মেশিন পিইটি বোতল মনোব্লক পাল্প ফ্রুট গ্রানুল
পণ্যের বিবরণ:
উৎপত্তি স্থল: | ঝাংজিয়াগাং, চীন |
পরিচিতিমুলক নাম: | FILLPACK |
সাক্ষ্যদান: | CE/ISO9001 |
মডেল নম্বার: | 12-12-12-5/18-18-18-6 |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | 28500USD |
প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে |
ডেলিভারি সময়: | ডিপোজিটের পর 25 কার্যদিবস |
পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | প্রতি মাসে 20 সেট |
বিস্তারিত তথ্য |
|||
যন্ত্রপাতি ক্ষমতা: | 3000-5000BPH | ভরাট উপাদান: | গ্রানুল জুস |
---|---|---|---|
বোতল আকার: | 250-1500ML | জল খরচ: | ৬০০ কেজি/ঘণ্টা |
বায়ু চাপ: | 0.6 এমপিএ | পানির চাপ: | 0.2MPa |
বায়ু খরচ: | 0.6M3/মিনিট | উপাদান: | SUS304/316 |
লক্ষণীয় করা: | স্বয়ংক্রিয় PET বোতল জুস ফিলিং মেশিন,4In1 PET জুস ফিলিং মেশিন,1500ML জুস ফিলিং মেশিন |
পণ্যের বর্ণনা

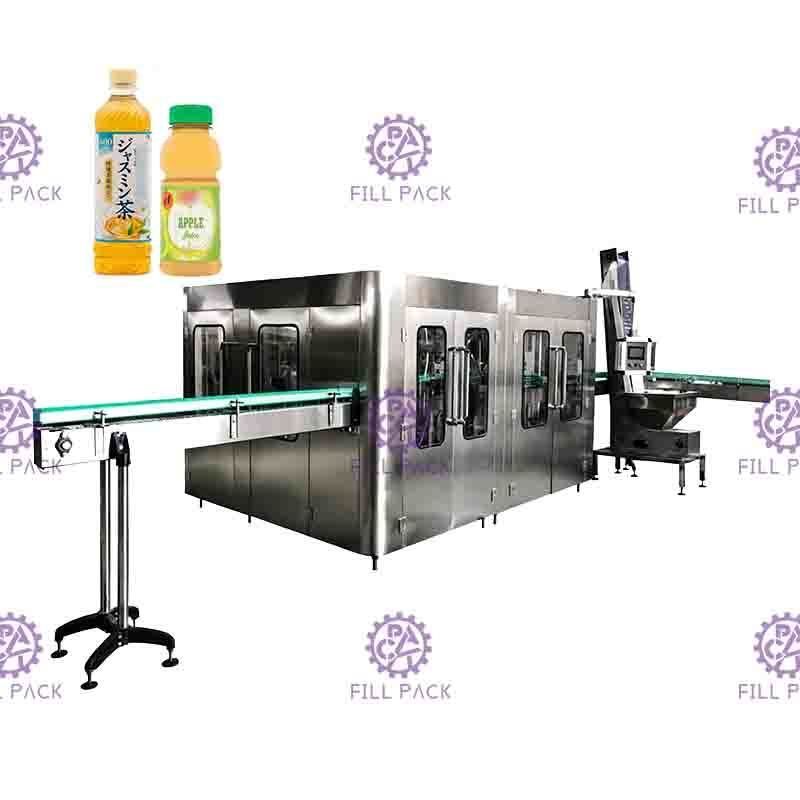

স্বয়ংক্রিয় 4 ইন 1 পিইটি বোতল মনোব্লক পাল্প ফ্রুট গ্রানুল জুস ফিলিং মেশিন প্রসেসিং প্ল্যান্ট সরঞ্জাম
সরঞ্জাম দানাদার রস পানীয় উত্পাদন ব্যবহার করা হয়.ক্লিনিং, গ্রানুল ফিলিং, জুস ফিলিং এবং ক্যাপিং এক মেশিনে ইন্টিগ্রেট করা হয়েছে। ডিজাইনে জাপান এবং জার্মানির সবচেয়ে উন্নত প্রযুক্তি ব্যবহার করা হয়েছে।বোতল ধোয়ার প্রক্রিয়ায় স্প্রিং ক্র্যাম্প ব্যবহার করা হয়।
খালি বোতলগুলি কনভেয়িং রেল বরাবর 180 ~ উল্টানো যেতে পারে।অভ্যন্তরীণ এবং বাহ্যিক ধোয়ার দুই বার আছে, বোতল ধোয়ার দক্ষতা বেশি। মাধ্যাকর্ষণ স্থির তরল পৃষ্ঠ ভর্তি ব্যবহার করা হয়।
ভরাট দ্রুত, তরল পরিমাণ সঠিকভাবে নিয়ন্ত্রিত এবং ড্রপিং এবং ফুটো এড়ানো হয়।তরল লিভার নিয়ন্ত্রণ করা সহজ।সমস্ত নির্মাণ SUS304 দিয়ে তৈরি, ভালভ ভর্তি করার ভিতরে কোন মৃত কোণ নেই। স্ক্রু ক্যাপিংয়ের জন্য ম্যাগনেটিক টর্ক ব্যবহার করা হয়।
স্ক্রু ক্যাপিংয়ের শক্তি ধাপ ছাড়াই সামঞ্জস্য করা যেতে পারে।স্ক্রু ক্যাপিংয়ের শক্তিও স্থির করা যেতে পারে, এবং ক্যাপগুলি ক্ষতিগ্রস্থ হবে না, ক্যাপিং নির্ভরযোগ্য। পুরো মেশিনটি মানব-মেশিন ইন্টারফেস হিসাবে টাচ-স্ক্রিন সহ PLC দ্বারা নিয়ন্ত্রিত হয়।স্টোরেজ ট্যাঙ্কে পানীয়ের পরিমাণ স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যেতে পারে।
বোতল না থাকলে ভরাট এবং ক্যাপিং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।যখন বোতলগুলি ভুলভাবে সঙ্কুচিত হয় বা যখন ক্যাপগুলি উপলব্ধ না থাকে, তখন মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যেতে পারে৷ ফ্রিকোয়েন্সি পরিবর্তন প্রযুক্তিটি ঘুমহীনভাবে অপারেশন গতি সামঞ্জস্য করতে ব্যবহৃত হয়৷উত্পাদন ক্ষমতা ডিজিটালভাবে প্রদর্শিত হতে পারে এবং সুবিধামত সমন্বয় করা যেতে পারে।
প্রধান অপারেটিং প্রক্রিয়া:
ক্যাপটি কভার হোস্টের উপর স্থাপন করা হয়, ক্যাপটি উত্তোলনকারী দ্বারা কম্পনশীল কভারে পরিবহন করা হয়, ফিলিং মেশিনের প্রবেশপথে বোতলটি, পরিবাহক দ্বারা চালিত হয় ধোয়া, ফিলিং, ক্যাপিং তিনটি অংশে।
বোতলের ধাতব অংশগুলি সমস্ত ইলেক্ট্রোলাইজড এবং ফিলিং ভালভ গরম-ভরা।বোতলের আকার এবং ক্যাপের আকৃতি অনুসারে ক্যাপটিকে একটি কভার বা একটি কভার দিয়ে চিকিত্সা করা হয়।

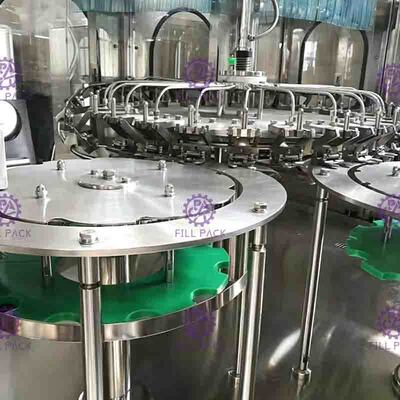

ধোয়া অংশ
1) ডাউন ফ্রেমওয়ার্ক বাদে, ট্রান্সমিশন অংশ এবং কিছু অংশ যা অবশ্যই বিশেষ উপকরণ দিয়ে তৈরি করা উচিত।অন্যান্য খুচরা যন্ত্রাংশ স্টেইনলেস স্টিল 304 দিয়ে তৈরি।
2) রোলার বিয়ারিং স্টেইনলেস স্টিলের তৈরি, সিলিং রিংটি EPDM উপাদান দিয়ে তৈরি এবং প্লাস্টিকটি UMPE দিয়ে তৈরি।
3) গ্রিপারটি স্টেইনলেস স্টিল দিয়ে তৈরি, যে অবস্থানে বটলনেক ধরে রাখা হয় সেটিও স্টেইনলেস স্টিলের তৈরি, ঐতিহ্যবাহী রাবার গ্রিপারের তুলনায়, এটি অনেক স্বাস্থ্যকর, টেকসই এবং দ্রুত পরিধানের যন্ত্রাংশ নেই, বটলনেকের স্ক্রু অংশগুলি রাবার গ্রিপার দ্বারা দূষিত হওয়া এড়াতে পারে।
4) গ্রিপার উচ্চ-দক্ষ স্প্রে অগ্রভাগ দিয়ে সজ্জিত, এটি বোতলের ভিতরের যে কোনও অবস্থানে বিকাশ করতে পারে এবং ধুয়ে ফেলা জল সংরক্ষণ করতে পারে।স্প্রে অগ্রভাগের উপরে একটি আবরণ রয়েছে যা জল ছিটকে আটকাতে পারে;এবং অগ্রভাগের নিচে নিয়ন্ত্রক রিসাইকেল স্লট এবং রিসাইকেল পাইপ রয়েছে।
5) ধুয়ে ফেলার সময় 4 সেকেন্ডের জন্য নিশ্চিত করা যেতে পারে।
6) বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে।
7) অনুপ্রেরণাটি গিয়ার দ্বারা পাস করা কাঠামোর চালিত সিস্টেম থেকে উদ্ভূত হয়।
8) rinsing জল সরবরাহ solenoid ভালভ দ্বারা নিয়ন্ত্রিত হয়.
গ্রানুল ভরাট অংশ
যখন ক্যাম উঠে যায়, গ্রানুলগুলি ফিলিং ভালভের পরিমাপের কাপে প্রবেশ করে এবং খাওয়ানো শুরু করে।ফিডিং স্টেশনগুলি সামনের ক্যামের উপর।ক্যামটি নামানোর পরে, তরল ট্যাঙ্কে পরিমাপের কাপের ফিডিং পোর্ট বন্ধ হয়ে যায়।যখন এটি সনাক্ত করা হয় যে একটি বোতল চলে গেছে, ভালভ খোলার সিলিন্ডার পরিমাপের কাপে ভালভটি খোলে এবং দানাগুলি বোতলে ঢেলে দেওয়া হয়।বিপরীতভাবে, বোতল সনাক্ত না হলে পরিমাপ কাপ ভালভ খোলা হবে না।কণিকা বোতলের মুখের ব্যাসের চেয়ে ছোট।সাধারণত, 28-মুখের বোতলের সর্বাধিক আকার 15 মিমি হয় (38-মুখের বোতলটি আরও বড় করা যেতে পারে), তবে গ্রানুলের ব্যাস 20 মিমি অতিক্রম করতে পারে না।পরিমাপ কাপ ভালভ PTFE বা স্টেইনলেস স্টীল সমন্বয় প্যাড দিয়ে ভরা হয়.অভ্যন্তরীণ ক্ষমতা সামঞ্জস্য করতে, এটি ম্যানুয়ালি করা প্রয়োজন।পরিমাপের কাপের মোট ক্ষমতা গ্রাহকের বৃহত্তম পণ্য ভলিউমের উপর ভিত্তি করে।যখন একটি ছোট ক্ষমতা প্রয়োজন হয়, প্রতিটি পরিমাপের কাপে গ্রানুলের ক্ষমতা সামঞ্জস্য করতে একটি সমন্বয় প্যাড যোগ করা হয়।

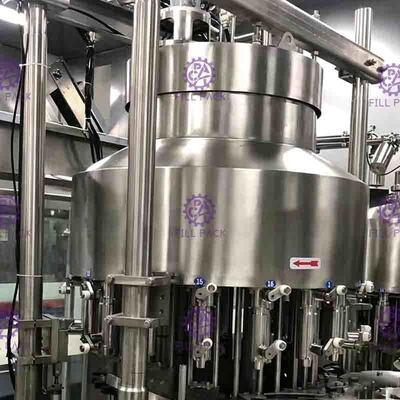

রস ভর্তি অংশ
1) গৃহীত জার্মানি অ্যান্টি-জারা অ-রক্ষণাবেক্ষণকারী বিয়ারিং যা পরিবেশে ভরাট দূষণ কমাতে পারে।
4) ফিলিং সিস্টেমে পাইপলাইন এবং ভরাট ভালভ পরিষ্কারের জন্য ব্যবহৃত নকল-কাপ ধোয়ার জন্য একটি সিআইপি সঞ্চালন ব্যবস্থা রয়েছে।এই সিস্টেমটি কার্যকরভাবে তরল পাইপ, তরল ট্যাঙ্ক এবং ফিলিং ভালভ ইত্যাদি পরিষ্কার করতে পারে।

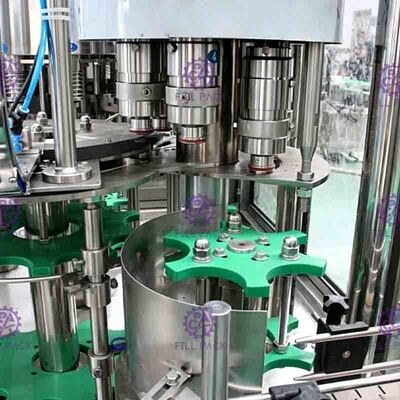

ক্যাপিং অংশ
4) ফোটোইলেকট্রিক সুইচের একটি গ্রুপ ক্যাপ-পতনের গাইডে স্থির হয়।গাইডের উপর কোন ক্যাপ না থাকলে মেশিনটি বন্ধ হয়ে যাবে।5) একটি বোতল ইনলেট সনাক্তকরণ সুইচ screwing capper উপর নিষ্পত্তি করা হয়.
6) ক্যাপ-ফলিং গাইড এবং পোকিং ক্যাপ প্লেটের মধ্যে জয়েন্টে একটি ক্যাপ-লক সিলিন্ডার রয়েছে।এটা বোঝা যায় যে নো ফিডিং নো ক্যাপ।
প্রযুক্তিগত পরামিতি
|
||
মডেল
|
12-12-12-5
|
18-18-18-6
|
ক্ষমতা (B/H)
|
3000
|
5000-6000
|
বোতল আকার
|
250-1500ML
|
250-1500ML
|
পানির চাপ
|
0.2 এমপিএ
|
0.2 এমপিএ
|
জল খরচ (কেজি/ঘণ্টা)
|
600
|
700
|
ওয়াশিং স্টেশন
|
12
|
18
|
ভরাট নির্ভুলতা
|
±2 মিমি
|
±2 মিমি
|
বায়ু চাপ
|
0.6 এমপিএ
|
0.6 এমপিএ
|
বায়ু খরচ
|
0.6m3/মিনিট
|
0.6m3/মিনিট
|
শক্তি (কিলোওয়াট)
|
5
|
6.5
|
ওজন (কেজি)
|
3800
|
4300
|
মাত্রা (L*W*H)
|
3200*1900*2200 মিমি
|
3800*2100*2200 মিমি
|
মেশিন স্ট্রাকচার চার্ট:
ট্রান্সডুসার
|
মিতসুবিশি
|
2.2K
|
স্পর্শ পর্দা
|
ইজিভিউ-তাইওয়ান
|
MT6070
|
পিএলসি
|
মিতসুবিশি
|
FXIS-20MR
|
স্থিতিশীল ভোল্টেজ সরবরাহ
|
মিংওয়েই-তাইওয়ান
|
এস-৩৫-২৪
|
যোগাযোগকারী
|
শিন্ডার
|
CJX2-0910
|
অ্যাপ্রোচ সুইচ
|
অটোনিক্স
|
PR18-8DN
|
এয়ার সুইচ
|
শিন্ডার
|
3P-D20
|
|
|
IP-C3
|
